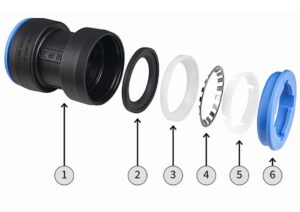

KONSTRUKCJA:
- czarny korpus z polipropylenu (PP-B),
- uszczelka typu O-ring z gumy NBR,
- tuleja dociskowa (POM),
- metalowy pierścień zaciskowy ze stali nierdzewnej,
- tuleja zaciskowa (POM),
- niebieska zatyczka z polipropylenu (PP-B).
INSTRUKCJA MONTAŻU
- Przygotowanie rury

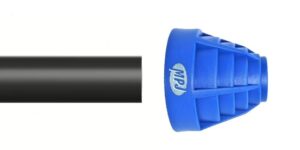

Przeciąć rurę pod kątem prostym

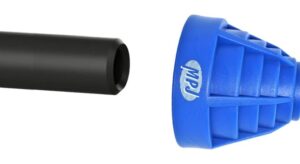

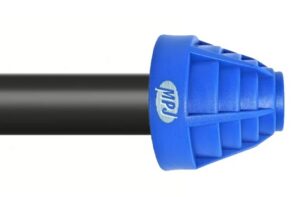

wykonać fazę narzędziem do fazowania
w celu usunięcia zadziorów, które mogłyby uszkodzić o-ring.

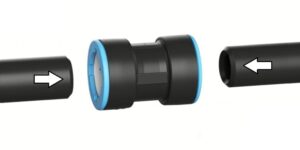

- Szybki montaż rur
Wsuń końce rur w złączkę.

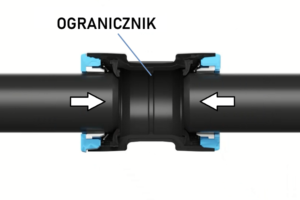

Wciśnij do oporu przeciskając rurę przez o-ring aż do ogranicznika.

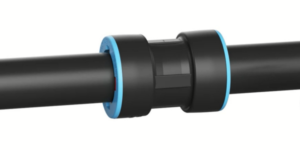

Gotowe. Szczelne połączenie bez narzędzi i wysiłku.
Podczas montażu zadbaj o utrzymanie w czystości montowanych elementów.
- Łatwy demontaż
Do rozmontowania połączenia wystarczy niewielkich rozmiarów klucz do demontażu, który dostępny jest w naszej ofercie.

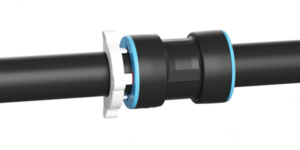

Załóż klucz na rurę wystającymi bolcami w kierunku złączki.

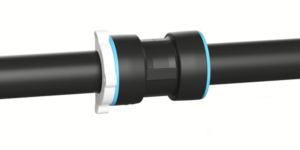

Dociśnij mocno klucz do złączki wciskając wystające bolce w odpowiednie otwory.

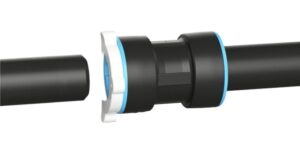

Wciąż trzymając dociśnięty klucz drugą ręką wyciągnij złączkę z rury.
Zdejmij klucz i w razie potrzeby powtórz operację z drugiej strony.
Kształtki Push-Fit nadają się do wielokrotnego montażu i demontażu.
DANE TECHNICZNE
- Dostępne średnice: 20, 25, 32 mm,
- ciśnienie nominalne PN 10,
- kolor – czarny z niebieską zatyczką,
- zakres temperatur roboczych 0-40 °C.
System Push-Fit zapewnia pełną gamę kształtek (zawory, mufy, kolana, trójniki, redukcje, zaślepki) w różnych konfiguracjach, umożliwiając zarówno połączenia rura-rura jak i gwintowane: z gwintem zewnętrznym lub wewnętrznym. Dzięki temu łatwo dopasować najlepsze rozwiązania do projektowanej infrastruktury.
